金相分析軟件WY-UV-MA是專為從事金相分析研究、檢驗等單位開發研制的，也是目前國內功能更為齊全，評定評級項目更多的一套金相分析軟件。它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。WY-UV-MA金相分析軟件分為六大功能，一共有400多項符合GB、YB、JB、ASTM等標準的金相評定評級項目。
一、軟件主要功能：
1、評定級別——400多項自動、輔助金相組織判定評級

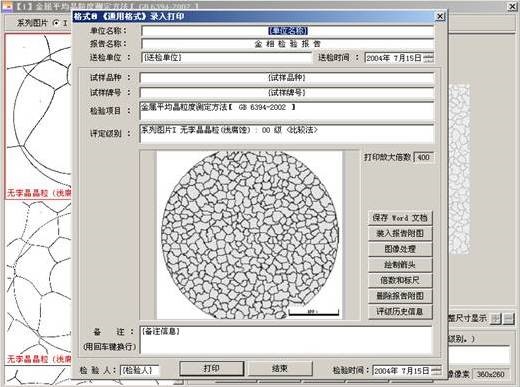

2、新建報告報表——三種專為用戶定制的標準報告報表，可自動生成電子報告文檔，提供報告的保存和打印功能。

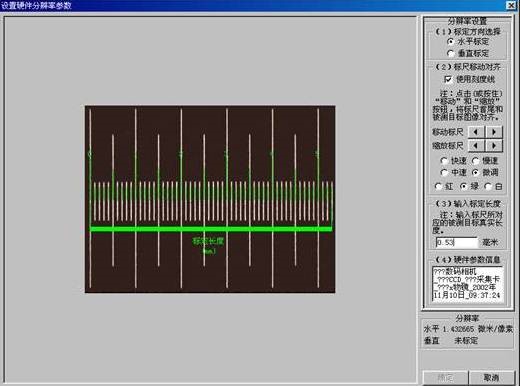

3、幾何測量——提供 “直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、角度等測量工作。
4、定倍打印——可裝入多幅圖像、定標定倍打印、適合制作標準圖像圖譜
5、查看圖庫——提供幾千張標準圖譜以供用戶參考
二、400余項評級模塊檢驗類別
序號
模塊名稱
功能說明
1、平均晶粒度測定方法
001
金屬平均晶粒度 金屬平均晶粒度測定方法 GB 6394-2002
自動評級
005
鐵素體晶粒延伸度測定GB 4335-84
自動評級
…
……
……
393
金屬平均晶粒度_截點法GB 6394-2002
自動評級
405
雙重晶粒度表征與測定方法GB_T_24177_2009
輔助評級
2、鑄鐵類評級評定
002
鋼中非金屬夾雜物顯微評定方法 GB 10561-89
自動評級
008
灰鑄鐵金相 鑄鐵共晶團數量測定GB/T 7216-2009
自動評級
…
……
……
396

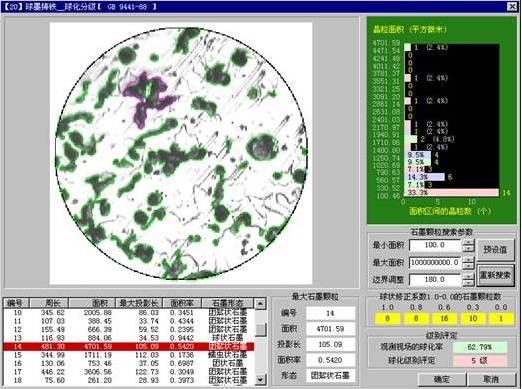

球墨鑄鐵金相檢驗_珠光體數量分級GB/T 9441-2009
自動評級
397
等溫淬火球墨鑄鐵件GB_T_24733_2009
輔助評級
3、鋼類組織評級評定
011
鋼的顯微組織評定 游離滲碳體組織分析GB/T 13299-91
自動評級
012
鋼的顯微組織評定 低碳變形鋼的珠光體組織分析GB/T 13299-91
自動評級
…
……
……
417
金相檢驗方法.用金相圖對優質鋼的非金屬雜質作顯微檢查DIN_50602_1985
自動評級
4、有色金屬評級評定
003
貴金屬氧化亞銅金相檢驗GB 3490-83
自動評級
052
變形鋁及鋁合金變形制品顯微組織檢驗GB/T 3246.1-2000
輔助評級
…
……
……
367
鋁及鋁合金晶粒細化劑**部分：鋁-鈦-硼合金線材YB_T_447_1_2002
輔助評級
387
鈦及鈦合金術語金相圖譜GB_8577-88
輔助評級
5、夾雜物評定
252
鋼中非金屬夾雜物含量的測定標準評級圖顯微檢驗法GB/T 10561-2005/ISO 4967：1998
自動評級
290
夾雜物圖譜SS 2006-19
輔助評級
415
鋼中夾雜物含量的評定方法_方法A（更差視場法）ASTM_E45_1997
自動評級
416
鋼中夾雜物含量的評定方法_方法D（低夾雜物含量法）ASTM_E45_1997
自動評級
6、滲、脫碳層深度測定
004
鋼的脫碳層深度測定GB/T224-2008
自動評級
130
脫、滲碳層深度測定GB. 224-87
輔助評級
…
……
……
341
重載齒輪_滲碳金相檢驗_集中
型鐵素體的心部組織級別圖JB_T_6141.3_1992輔助評級
342
重載齒輪_滲碳表面碳含量金相判別法_不同滲碳表面碳濃度的金相組織JB_T_6141.4_1992
輔助評級
7、工具鋼評級評定
006
工具鋼大塊碳化物評級GB4462-84
自動評級
047
高速工具鋼 大截面鍛制鋼材 共晶碳化物GB 9942-88
輔助評級
…
……
……
347
高速工具鋼鍛件_鎢鉬系高速工具鋼鍛件帶碳化物均勻度評級圖JB_4290_1999
輔助評級
348
高速工具鋼鍛件_鎢鉬系高速工具鋼鍛件彎曲狀碳化物均勻度評級圖JB_4290_1999
輔助評級
8、不銹鋼評級評定
165
奧氏體不銹鋼中a-相面積含量金相測定法GB/T 13305-91
自動評級
170
不銹鋼鐵素體含量百分比測定SS_2009_3
自動評級
…
……
……
421
奧氏體中碳化物含量IDM_6169
輔助評級
422
奧氏體中碳化物含量IDM_8393
輔助評級
9、合金類評級評定
009
定量金相測定方法GB/T 15749-2008
自動評級
010
鑄造鋁銅合金晶粒度測定JB/T 7946.4-2009
自動評級
…
……
……
227
α-β鈦合金高低倍組織檢驗方法GB 5168-2008
輔助評級
270
鋁合金晶間腐蝕測定方法GB/T 7998-2005
自動評級
10、車輛類相關評定
017
汽車滲碳齒輪金相 碳化物評級QC/T 262-1999
自動評級
018
汽車滲碳齒輪金相 殘余奧氏體評級QC/T 262-1999
自動評級
…
……
……
413
內燃機活塞環金相檢驗_碳化物和磷共晶的評級JB_T_6016_4_2008
自動評級
414
內燃機活塞環金相檢驗_游離鐵素體的評級JB_T_6016_4_2008
自動評級
11、孔度大小和分布計算
024
計算孔度的大小和分布BJYF 2001
自動評級
12、軸承類評級評定
039
鉻軸承鋼 1 中心疏松YB 9-68
輔助評級
040
鉻軸承鋼 2 一般疏松YB 9-68
輔助評級
…
……
……
377
高碳鉻軸承鋼滾動軸承零件熱處理技術條件_第四級別圖_斷口圖片JB_1255_1991
輔助評級
378
高碳鉻軸承鋼滾動軸承零件熱處理技術條件_第五級別圖_貝氏體淬回火組織JB_1255_1991
輔助評級
13、機械工具設備
332
電觸頭金相- 銀石墨SS 2008 1
自動評級
333
電觸頭金相- 銀鎳10 SS 2008 2
自動評級
357
鑿巖機械與氣動工具標準_圖5_工具鋼馬氏體評級圖（適用于18Cr2Ni4WA、20CrMnTi、20CrMnMo、20Cr）JB_T_7161_1993
自動評級
…
……
……
371
鑿巖機械與氣動工具標準_圖3_合金工具鋼退火后珠光體組織評級圖（適用于上述材料）JB_T_7161_1993
輔助評級
372
鑿巖機械與氣動工具標準_圖4_合金工具鋼網狀碳化物評級圖（適用于上述材料）JB_T_7161_1993
輔助評級
14、其他類評級評定
166
纖維直徑測定SS 2004-0808
自動評級
212
焊縫熔深度測量SS 0501-2005
自動評級
217
鐵素體級別圖SS 1117-2005
自動評級
…
……
……
419
重型鑄件石墨形態IDM_5365
輔助評級
420
石墨計數IDM_5365
輔助評級
四、系統配置：
配置一：
1、顯微鏡（任意一款三目金相顯微鏡）
2、攝像接口
3、CMOS數字攝像頭WY-M系列
4、金相分析軟件WY-UV-MA
5、當前主流臺式、筆記本電腦，打印機
配置二：
1、顯微鏡（任意一款三目金相顯微鏡）
2、攝像接口
3、研究級高清CCD數字攝像頭WY-D系列
4、金相分析軟件WY-UV-MA
5、當前主流臺式、筆記本電腦，打印機
